TECNIDEA CIDUE生产的橡胶悬挂装置是利用橡胶弹性特性的机械项目,用于多种应用,例如:“弹簧”,“减震器”,“减速器”和“振荡支架”。 橡胶扭转悬挂装置结构和使用简单,因其高弹性和吸收冲击、冲击、振动和振荡的能力而得到认可。
钥匙
1:天然橡胶气瓶
2:内方形截面
3:外部方形截面
借助这些产品,设计人员可以替换过时的减振、振荡、减震和悬挂系统,避免昂贵的时间浪费并降低维护成本。一些应用利用了相同的工作原理:四个天然橡胶圆柱体(1)的弹性变形,放置在两个方形截面元件(2和3)相互旋转45°的耦合产生的空间内。 橡胶圆筒由天然橡胶制成,适用于这些应用,通过放置特定的添加剂并进行特殊的化学和热处理。两个方形截面之间的最大允许扭转角为±30°,与振荡频率成反比。没有必要对两个方形截面元件使用轴向安全壳系统,因为预应力橡胶的摩擦会阻止它们从两个方向中的任何一个出来。特定的结构系统使其成为高度可靠,弹性和紧凑的系统,使用空间最小,永久消除了噪音(没有金属部件接触)和污染(没有润滑剂,磨损微不足道)等问题, 运行成本显著降低。内部和外部金属部件,主要是铝、钢和铸铁,用天然橡胶嵌件组装而成。外部管材/零件涂有高抗性涂料,这是烤箱涂料在200°C下的结果,为了保持尺寸公差,所有内部部件都镀锌。目录中标明的公差是指毛坯或镀锌型材。本目录中描述的所有产品均可在 –40°C 至 +80°C 的温度范围内使用。材料的性质和处理允许在恶劣的环境条件下使用这些产品,因为它们对污垢不敏感,并且对水和阳光非常耐。
VIB弹性元件主要用作最大旋转角度±30°β扭力弹簧。
如图所示,VIB 元件可以承受 4 种不同类型的应力:
Kr : 径向应力 Q : 力矩
Ka : 轴向应力 Mt : 卡丹应激
减震值不是恒定的,因为它取决于温度和加速度等因素。负载曲线和释放曲线之间的面积表示振荡造成的能量损失。VIB元件快速抑制运动的能力,大大减少了振荡机器启动和停止期间的问题。
振荡元件的特殊结构允许在加载和释放阶段都具有渐进的弹性(如侧面的图表所示)。扭矩与橡胶的长度成正比。
为了随着时间的推移保持弹性元件的特性不变,工作温度应如图表中系数 1 所示。每当热系数发生变化时,橡胶的耐久性也会发生变化,从而降低产品的效率。
我们产品中使用的橡胶设计用于在–40°C + 80°C的温度范围内工作。如果温度超过80°C,机械阻力降低,因此减震百分比在低温下增加,在高温下降低。还应该记住,实际工作温度并不是周围环境的温度,因为以变形能量热量的形式耗散,导致温度进一步升高
侧面的图表显示了VIB元件中使用的橡胶的长期变形。工作范围随±30°旋转而变化,变形载荷如具体技术表所示。可以看出,一天的变形只是一整年运行变形的一半以上。我们产品中使用的橡胶的止回记忆相对于静止位置从 3° 变为 5°。

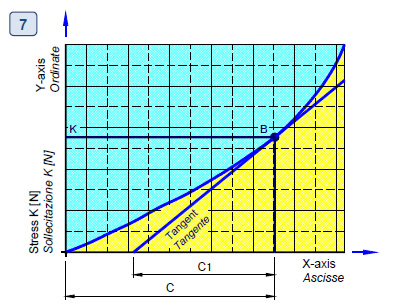

近似比频率可以通过下面描述的图形和公式获得;如果我们知道载荷 K 的值,我们可以很容易地获得 C1 轴的距离,从切线到点 B 处的曲线获得。 [formula]
此图显示了弹簧冲程与其自身频率之间的比率。
例:
1 mm = 960 min-1 / 16,00 Hz
10 mm = 300 min-1 / 5,00 Hz
50 mm = 134 min-1 / 2,23 Hz
100 mm = 96 min-1 / 1,60 Hz
该图有助于根据振荡角度和所选振荡元件快速确定最大频率。频率越高,振荡角度越小。
示例:振荡元件 AR 60 的最大频率可达 500 min-1 (8,3 Hz),振荡角度为 ±5°。

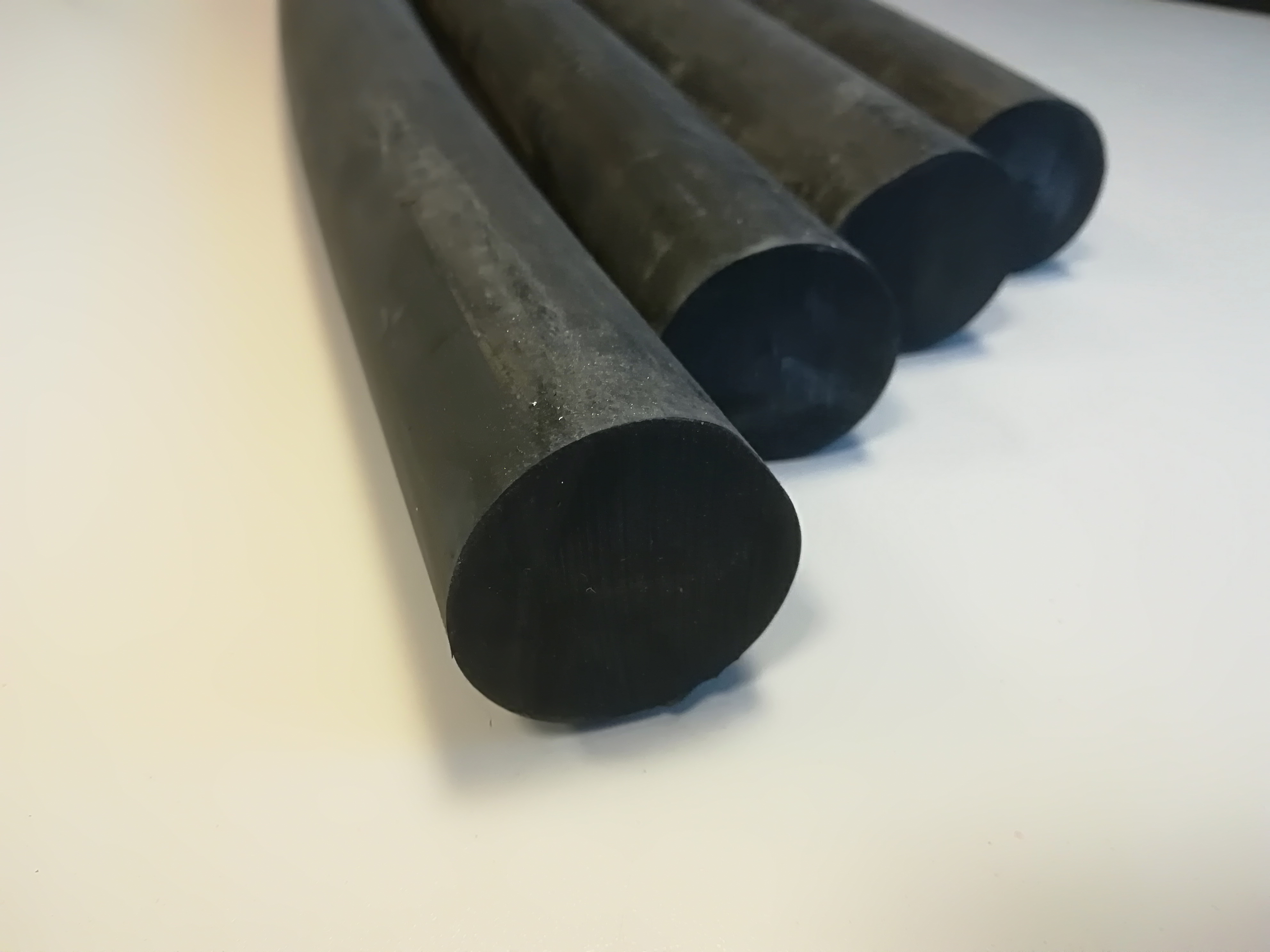

TECNIDEA CIDUE花了多年時間研究,研究和開發我們用於製造產品的橡膠:CRESA,CIAO,VIB和電機底座。這些產品的核心是放置在兩個方形截面元件耦合產生的空間內的天然橡膠圓柱體。 好主意是將它們用於各種配置,作為特定的彈簧,通過正確的激勵,吸收或施加力,適應所有情況,調節其吸收負載或釋放受控或混亂振動的能力。
要獲得吸收力和釋放振動之間完美平衡的當前結果並不容易。TECNIDEA CIDUE目前的橡膠允許根據目錄中指示的值隨著時間的推移使用我們的產品,確保操作,品質和持續時間。 這種特殊的化合物是發達和仍在發展演變的結果,只有歸功於我們的合作夥伴(銷售部門,技術部門,化合物設計師,擠出機,工人等)之間的密切合作,我們才能製造出高質量的產品。
VIB產品由模組化元件製成,以便用於多種機械應用。除某些特殊例外情況外,所有元素都在+/-30°之間的角度場中工作;在這些情況下,使用預載入系統,例如,允許在+7°和+30°之間的旋轉區域內工作。 由於使用了不同類型的材料(鋼形狀,鋁形狀以及不鏽鋼,鐵和鋁鑄件),因此可以應用於許多工業領域,從而實現技術先進的系統。金屬部件始終經過各種精加工處理,使其適合客戶的不同要求。所使用的天然橡膠具有很高的吸收衝擊和振蕩的能力,因為當它受到外部激發源(例如振動)的應力時,塑性變形的能量會以熱量的形式分散在環境中。無論如何,橡膠的典型握把特徵使其能夠完全恢復所遭受的變形。VIB彈性元件由於其多功能性,適用於用以下系統取代傳統應用:拉伸和壓力,緩衝和潮濕,振動,懸掛和支撐。

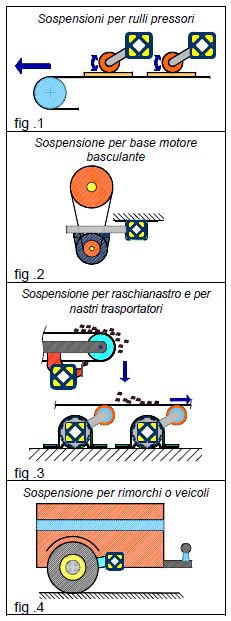

• 張力和壓力系統:該應用以非常有效的方式用彈簧和配重取代了傳統的執行,用於製造自動鏈條和皮帶張緊器、壓力輥(見圖 1)、張緊繩、控制系統、下支架、輸送機導軌等。
• 緩衝和阻尼系統:在這種情況下,VIB用於實現:停止艙壁,支撐擺動電機底座(見圖2),減振支架,電氣面板絕緣,床衝擊台。主要功能是吸收衝擊、振動並抑制在所有機械結構中傳播的振蕩。這以無噪音、可靠和緊湊的方式工作。
• 振動系統:通過該技術,可以在不使用機械變速部件的情況下移動產品,而只需利用輸送材料的重量本身(見圖3)。該系統非常容易實現,並且符合最嚴格的衛生法規,因為不會因操作磨損而形成污垢。可能的應用很多:除了輸送機懸架外,還必須提及進料或交換材料、分配、計量、篩選、選擇和均勻所有加工產品所需的所有系統:我們談論的是振動篩。
• 系統到支撐或支撐:這些是特殊的減振系統,用作擺動支架的替代品,它們成功地取代了傳統的機械系統,如支撐、軸承、襯套和懸架,採用創新技術,無需維護,使結構更容易(見圖 4)。

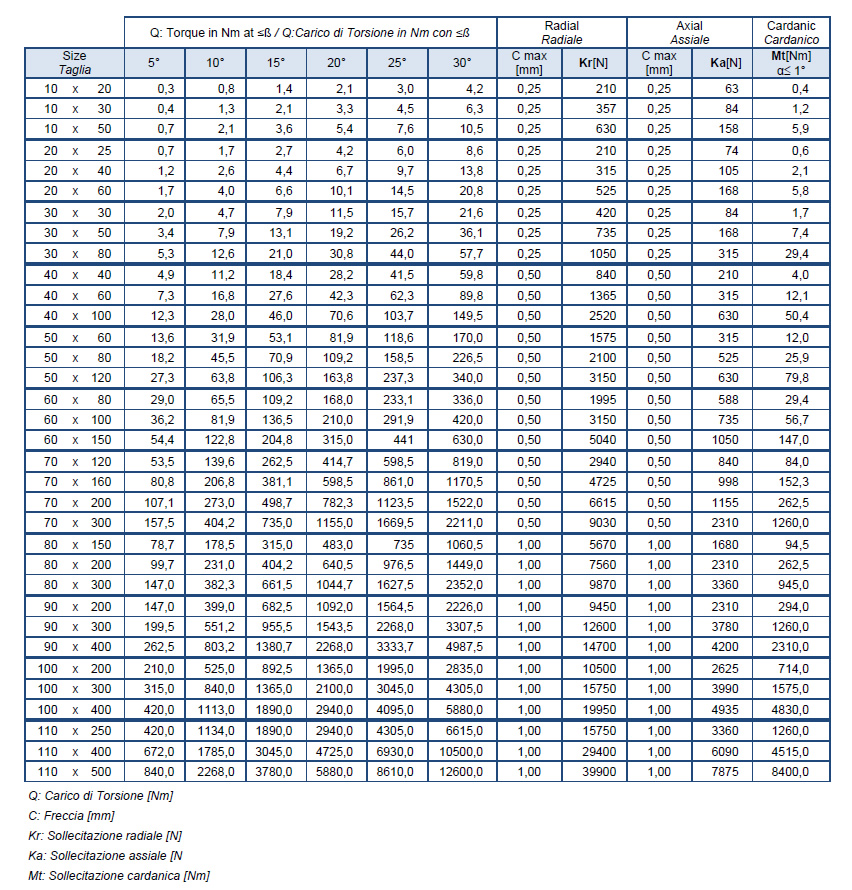

表中所示的值對所有 AR - AC - AD - AS 型 VIB 彈性元件均有效。中間值可以通過插值報告的數據來獲得。在聯合動力的情況下,請參閱B章。 如有必要,請諮詢我們的技術部門。
